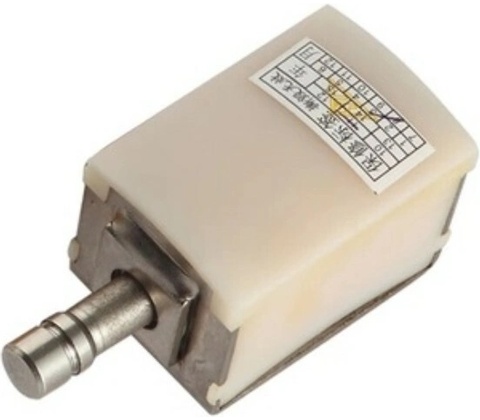

ZONEWAY CB-92

Kompaktní čepový zámek pro skříňky a úschovní boxy

Model CB-92, uváděný také pod označením SE-302B, je kompaktní elektrický zámek určený pro skříňky, zásuvky, menší úschovní boxy a technické prostory. Díky malému tělu jej lze instalovat i tam, kde není dostatek místa pro běžný dveřní zámek.

Zámek pracuje v režimu fail-secure: bez napájení zůstává zamčený a po přivedení 12 V se odemkne. Úložný prostor tak zůstává mechanicky zajištěný i při výpadku napájení. Ovládání lze řešit relé přístupového systému, RFID čtečkou, klávesnicí, tlačítkem nebo jiným vhodným spínacím prvkem.

Hlavní výhody zámku CB-92

• Velmi kompaktní provedení pro malé skříňky a úschovny.
• Napájení 12 V DC a pracovní proud 1,5 A.
• Fail-secure režim – bez napětí zamčeno, napětím otevřeno.
• Rychlé odemknutí přibližně do 1 sekundy.
• Možnost začlenění do přístupového, tlačítkového nebo automatizovaného ovládání.
• Jednoduchá konstrukce vhodná pro skříňky, zásuvky, technické boxy a související aplikace v kabinách výtahů.

Princip ovládání a provozní omezení

Po krátkém přivedení napětí se čep zasune a umožní otevření dvířek. Po odpojení napájení se mechanismus vrátí do zamčené polohy. Napájecí impulz musí být kratší než 5 sekund; zámek není určen pro trvalé napájení. Zámek proto není určen k trvalému napájení cívky.

Ověřené technické parametry

Typ

Elektrický čepový zámek pro malé skříňky

Alternativní označení

SE-302B

Režim

Fail-secure / power-to-open

Stav bez napětí

Zamčeno

Napájení 12 V DC

Pracovní proud 1,5 A

Max. výkon 18 W

Doba odemknutí

Přibližně 1 s

Maximální doba přivedení napětí

Méně než 5 s

Provozní teplota −40 až +50 °C

Provozní vlhkost 0–90 %, bez kondenzace

Rozměry 42 × 27 × 28 mm

Délka jazýčku 18 mm

Síla potřebná k otevření max. 1 N (přibližně 100 g)

Hmotnost 0,18 kg

Možnosti použití

CB-92 je vhodný pro zaměstnanecké a úložné skříňky, výdejní boxy, zásuvky, vitríny, technické skříně nebo menší úschovní prostory. Při návrhu zapojení je nutné zohlednit pracovní proud 1,5 A, použít odpovídající napájecí zdroj a zajistit přesné slícování čepu s protikusem.
