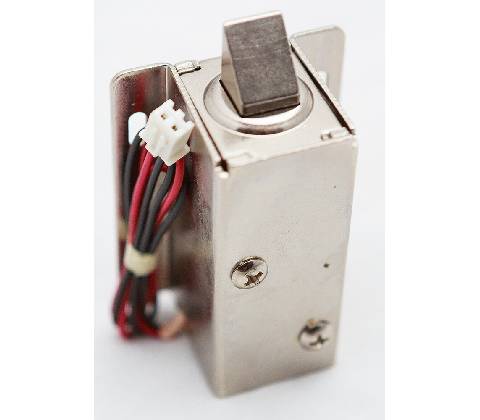

ZONEWAY CB-91

Kompaktní elektrické zabezpečení skříněk a úschoven

Model CB-91, uváděný také pod označením SE-302A, je malý elektrický čepový zámek určený pro skříňky, úschovní boxy, technické přihrádky a související aplikace v kabinách výtahů. Kompaktní konstrukce usnadňuje montáž tam, kde je pro běžný dveřní zámek málo prostoru.

Zámek pracuje v režimu fail-secure: bez napájení zůstává zamčený a po přivedení 12 V se odemkne. Je proto vhodný pro instalace, u kterých má být úložný prostor při výpadku napájení nadále mechanicky zajištěn. Ovládání lze zapojit přes relé přístupového systému, klávesnici, čtečku, tlačítko nebo jiný vhodný řídicí prvek.

Hlavní přednosti zámku CB-91

• Malé rozměry 62 × 27 × 29 mm pro prostorově úspornou montáž.
• Napájení 12 V DC a provozní proud 0,6 A.
• Čep s vysunutím 10 mm pro mechanické zajištění dvířek nebo zásuvky.
• Krátké elektrické odemknutí – technický podklad uvádí přibližně 1 sekundu.
• Fail-secure provedení – přivedením napětí se zámek otevře, bez napětí zůstává zamčený.
• Jednoduché ovládání a montáž do skříněk, úschoven a technických boxů.

Princip ovládání a důležité provozní omezení

Po krátkém přivedení napájení se čep zasune a umožní otevření dvířek. Po odpojení napájení se mechanismus vrátí do zamčené polohy. Technická tabulka uvádí dobu odemknutí přibližně 1 sekundu a současně požaduje, aby přivedení napětí trvalo méně než 10 sekund. Zámek proto není určen k trvalému napájení cívky.

Ověřené technické parametry

Typ

Elektrický čepový zámek pro skříňky

Alternativní označení

SE-302A

Bezpečnostní režim

Fail-secure – bez napětí zamčeno, napětím otevřeno

Napájení 12 V DC

Provozní proud 0,6 A

Max. výkon dle technického podkladu 10 W

Doba odemknutí

Přibližně 1 s

Maximální doba přivedení napětí

Méně než 10 s

Vysunutí čepu 10 mm

Provozní teplota −10 až +55 °C

Rozměry 62 × 27 × 29 mm

Kde lze elektrický zámek použít

CB-91 se uplatní zejména u úložných a výdejních skříněk, zásuvek, šatních či zaměstnaneckých skříněk, technických boxů a menších úschoven. Díky ovládání krátkým napěťovým impulzem jej lze začlenit do jednoduchého tlačítkového ovládání i do elektronického přístupového systému. Při návrhu je nutné zohlednit směr pohybu čepu, přesné slícování protikusu a proudovou zatížitelnost napájecího zdroje i ovládacího kontaktu.

Původní technický podklad a fotografie
