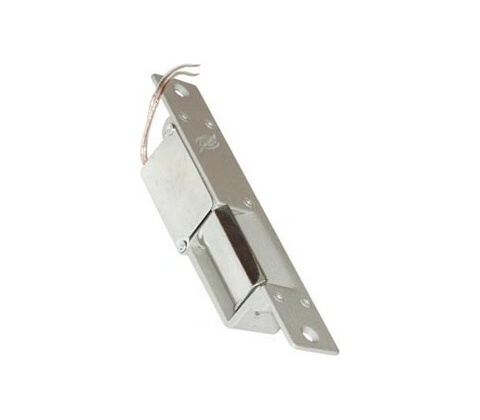

ELEKTRA-PLUS ELECTRA R2 NARROW RIGHT

ÚDERNÍK - ELEKTROMAGNETICKÝ ZÁMEK

ELECTRA R2 NARROW RIGHT

KOMPAKTNÍ: 27x33x118mm, NENÍ POTŘEBA PŘÍVĚSKU! POPIS

Levá západka R2 je určena k dálkovému otevírání pravých a dvoukřídlých dveří a vrat ve spolupráci s vačkou zámku dveří. Je vyroben z hliníkové slitiny a pokryt práškovou barvou. Je určen pro použití tam, kde je možné vyrobit zásuvku o rozměrech 28x31x119 mm. Úderník pracuje s tichým bzučením.

• Konstrukční změny vedly ke zmenšení hloubky ve vztahu k úderníku R1, což umožnilo instalaci úderníku do užších dveřních zárubní. Elektromagnetická dveřní závora může fungovat se všemi typy vstupních dveří. Žádná další tabulka není nutná. Namontované elektromagnetické otevírání dveří by mělo být chráněno před povětrnostními vlivy - vlhkostí a barvou. Montuje se cívkou nahoru podle označení na tělese: L - levé dveře, P - pravé dveře. Úderník je k dispozici v barvě světlé oceli.
• Provedení úderníku: pravé, základní - umožňuje odemknutí dveří po přivedení napětí na cívku.

SPECIFIKACE

• Vnější rozměry pouzdra : 27 x 33 x 118 mm
• Hromadné 0,25 kg
• Přípustný tlak na dveře při uvolnění zámku : 30N (3 kG)
• Přípustné zatížení dveří působící na závoru : 2500 N (250 kG)
• Jmenovité napětí U : 10 ą 2V * 24 ą 2V **
• Intenzita I : AC 340-540mA DC 630-940mA
• Přípustná doba nepřetržitého provozu : 30 min.

* umožňuje použití zvonkového transformátoru ** ve speciálním provedení

Určení levých/pravých dveří: Dveře se určují podle toho, z jaké strany jsou vidět panty!
